企业网络机房建设解决方案

发布:宝安机房建设 来源:深圳机房建设 日期:2019年10月09日 阅读:0

行业:网络机房,企业机房,IT机房,计算机数据中心机房,IDC机房等机房工程建设。

需求:机房工程的装修、配电、空调、监控、布线、防火等系统的综合建设。

方案简介

机房是各类信息的中枢,机房工程必须保证网络和计算机等高级设备能长期而可靠地运行,同时为机房工作人员提供一个舒适而良好的工作环境。机房工程旨在通过提供规模化方式,把机房建设过程为用户提供了一站式的"交钥匙"工程。

详细介绍

小红马是深圳领先的系统集成公司,业务范围:综合布线、视频监控、弱电系统、网络机房建设等。


建筑装修工程是整个机房的基础,它主要起着功能区划分的作用,不仅包括一般机房装修所需要的铺抗静电地板、安装微孔回风吊顶,还包括为放置机架、服务器等设备的预留空间。

空调新风工程是运行环境的保障。由于机房里存放着大量并且密度非常高的各种IT设备,因此必然产生热量,这就对空调系统提出了更高的要求。要保证设备的可靠运行,需要机房保持一定的温度和湿度。同时机房密闭后仅有空调是不行的,还必须补充新风,形成内部循环。此外,它还必须控制整个机房里尘埃的数量,使之达到一定的净化要求。

消防报警工程是整体机房安全运行的盾牌。从对火警的探测系统来看,它具有温感、烟感探测器、红外探头;对于灭火系统来说,基本上大多数机房都采用的是气体灭火系统。这就要求在整体机房的设计和施工中,必须规划、建设钢瓶间、消防控制间和一些管道,从而达到全方位报警、分区灭火,最大限度地提高对火灾的防范能力。

动力配电工程是整体机房高可用性的后盾。与世界上优秀的品牌组成了战略合作伙伴关系。从目前的应用状况来看,不管是金融、电信还是Internet领域,机房场地系统要求有独立配电系统,双源互投系统,UPS和发电机组成不停电系统等,都是要达到一级负荷。

弱电控制工程是整体机房的神经中枢。整体机房控制室具有高度自动化,它要求以最少的维护人员,运用最优化的运营维护手段,来实时监控每一个机房中设备所处的物理环境。其中的门禁系统、安保系统等,要求对整个机房进行无死角的全方位监控。此外,整体机房集中监控系统,包括了机房内各种设备(配电盘、发电机、UPS、空调机组、门禁、消防探头、监视图象等)及环境参数的监测。

建筑装修部分

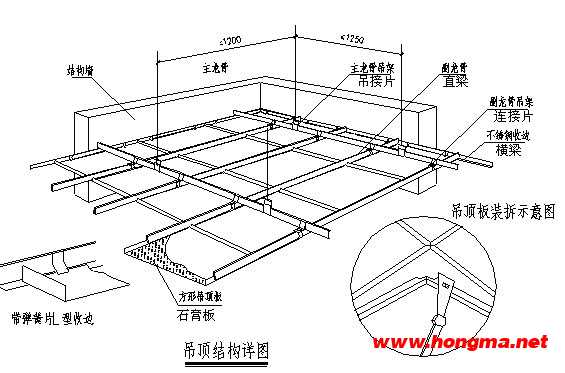

天花吊顶:机房棚顶装修宜采用吊顶方式。机房内吊顶的主要作用是,在吊顶以上到顶棚的空间做为机房静压回风风库、可布置通风管道;安装固定照明灯具、走线、各类风口、自动灭火探测器;防止灰尘下落等等。机房应选择金属铝天花,具有质轻、防火、防潮、吸音、不起尘、不吸尘等性能。

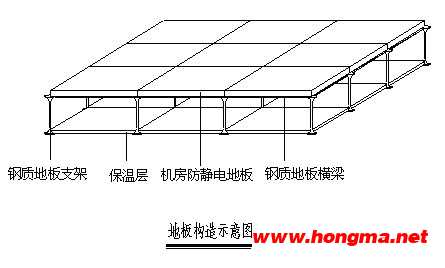

活动地板:机房地面应铺设抗静电活动地板。活动地板具有可拆卸的特点,因此,所有设备的导线电缆的连接、管道的连接及检修更换都很方便。活动地板下空间可作为静压送风风库,通过气流风口活动地板将机房空调送出的冷风送入室内及发热设备的机柜内,由于气流风口地板与一般活动地板的可互换性,因此可自由调节机房内气流的分布。活动地板下的地表面一般需进行保温防潮处理。

墙面:机房内墙装修的目的是保护墙体结构,保证室内使用条件,创造一个舒适、美观而整洁的环境。内墙的装饰效果是由质感、线条和色彩三个因素构成。目前,在机房墙面装饰中最常见的是贴墙材料有铝塑板、彩钢板等,其特点是表面平整、气密性好、易清洁、不起尘、不变形。墙体饰面基层应做防潮、屏蔽、保温隔热处理。

隔断:机房按照计算机运行特点及设备的具体要求设置不同的功能分区,采用隔断墙将大的机房空间分隔成较小的功能区域。隔断墙要既轻又薄,还能隔音、隔热,要求具有通透效果,一般采用钢化玻璃隔断。

门:机房安全出口不应少于二个,并宜设于机房的两端,门应向疏散方向开启并能自动关闭,因此机房外门多采用防火防盗门,机房内门一般采用玻璃门,这样既保证机房安 全,又保证机房内有通透、明亮的效果。

保温层:高档机房一般要求在天花顶部、地面、墙板内(铝塑板、彩钢板)贴保温棉。



空调新风系统

空调新风系统,是运行环境的保障。高可靠的机房设备运行环境,包括温度、湿度、洁净度。计算机场地系统终年是在恒温恒湿条件下运行的。只有窗户密封才能保证系统温、湿度正常运行。机房里的计算机设备要产生大量的热量,而且对环境中的灰尘数量有严格的要求,这些都对空调系统提出了更高的要求。为使机房保持恒定的温度和湿度,需要选用机房专用的精密空调。同时机房还必须补充新风,自然界的新风只有通过新风系统处理后才能进入机房,形成内部循环,并对新风进行过滤,使之达到一定的净化要求。一个合格的新风系统不仅是机房管理人员获得身心健康的需要,更是场地系统温、湿、净化达标获得最佳经济运行的需要,是计算机、通信系统安全可靠运行的基本保证。计算机机房新风系统除给机房内工作人员提供足够新风以保证工人的身体健康外,还可使机房内维持一定的正压以防止室外尘埃进入机房,保证机房的清洁度。


电子计算机机房内温、湿度应满足下列要求:

温度 23 ±2 ℃ 20±2 18-28℃

相对湿度 45%-65% 40%-70%

温度变化率<5℃\h 并不得结露<10℃/h 并不得结露

主机房内的空气含尘浓度,在表态条件下测试,每升空气中大于或等于0.5μm的尘粒数,应少于18,000粒

机房空调

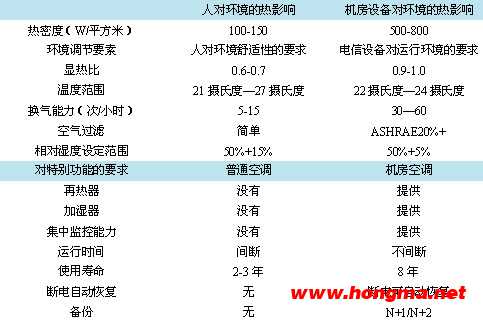

机房空调系统的任务是为保证机房设备能够连续、稳定、可靠地运行,需要排出机房内设备及其它热源所散发的热量,维持机房内恒温恒湿状态,并控制机房的空气含尘量。为此要求机房空调系统具有送风、回风、加热、加湿、冷却、减湿和空气净化的能力。机房空调系统是保证良好机房环境的最重要设备,宜采用恒温恒湿精密空调系统,机房空调解决舒适空调不能解决的难题。


机房新风

长期生活和工作在现代建筑物中的人们常表现出一些越来越严重的病态反应,这一问题引起了专家们的广泛重视,并提出了病态建筑综合症等一些新概念。根据世界卫生组织1983年的定义,病态建筑综合症是因建筑物使用而产生的症状,包括眼睛发红、流鼻涕、嗓子疼、困倦、头痛、恶心、头晕、皮肤搔痒等。近些年来,有些专家学者建议将人们对室内气味产生的不满也纳入到病态建筑综合症中。大量调查分析表明,人们约有90%的时间都在室内度过,室内空气品质不佳是引起病态建筑综合症的主要因素。计算机和程控机房中大多数设备为计算机系统和交换机系统等电子设备。

为了保证计算机系统和交换机系统稳定可靠地工作,减少故障,延长使用寿命,提高工作效率,必须创造一个良好的环境。因此建立机房时必须对机房环境引起足够的重视。据了解,在目前已安装的计算机网络机房中,有些机器工作很不稳定,与环境条件恶劣有直接的关系。机房新排风系统主要有两个作用:其一给机房提供足够的新鲜空气,为工作人员创造良好的工作环境;其二维持机房对外的正压差,避免灰尘进入,保证机房有更好的洁净度。

机房内的气流组织形式应结合计算机系统要求和建筑条件综合考虑。新排风系统的风管及风口位置应配合空调系统和室内结构来合理布局。其风量根据空调送风量大小而定。

机房防雷

机房防雷电分为直击雷和感应雷防护。对直击雷的防护主要由建筑物所装的避雷针完成;机房的防雷气包括机房电源系统和弱电信息系统防雷)工作主要是防感应雷引起的雷电浪涌和其他原因引起的过电压。

计算机房设备的雷击损坏95%以上是由感应雷击所引起,其主要途径:

室外传输线路遭受雷击闪电带来的电磁脉冲辐射地电位反击工业过电压。防雷器应安装在所有外部线路(通信、供电等采用金属传输介质)进入机房内的设备端口,视具体情况采用1至3级防雷。


机房接地

接地系统是机房环境的重要组成部分,它不仅直接影响机房通信设备的通信质量和机房电源系统的正常运行,还起到保护人身安全和设备安全的作用。接地系统是由接地体、接地引入线、地线盘或接地汇接排和接地配线组成。接地系统的电阻主要由接地体附近的土壤电阻所决定。如果土壤电阻率较高,无法达到接地电阻小于4欧姆的要求,就必须采用人工降低接地电阻的方法。

在采用分散接地方式时,接地电阻要求如下:

工作接地电阻≤2Ω

保护接地电阻≤4Ω

防雷接地电阻≤10Ω

我公司接地系统要求:

计算机系统直流直接接地电阻小于4欧姆

计算机系统直流联合接地电阻小于1欧姆

交流工作接地系统接地电阻小于4欧姆

防雷保护接地系统接地电阻小于2欧姆

计算机系统安全保护接地电阻和静电接地小于2欧姆


接地的种类

工作接地:利用大地作为工作回路的一条导线。     重复接地:将零线上的多点与大地多次作金属性连接。

静电接地:设备移动或物体在管道中移动,因摩擦产生静电,它聚集在管到、容器和贮藏或加工设备上,形成很高电位,对人身安全及对设备和建筑物都有危险。作了静电接地,静电一旦产生,就导入地中,以消除其聚集的可能。

防雷接地:为使雷电浪涌电流泄入大地,使被保护物免遭直击雷或感应雷等浪涌过电压、过电流的危害,所有建筑物、电气设备、线路、网络等不带电金属部分、金属护套、避雷器以及一切水、气管道等均应与防雷接地装置作金属性连接。

直流工作接地(也称逻辑接地、信号接地):计算机以及一切微电了设备,大部分采用CMOS集成电路,工作于较低的直流电压下,为使同一系统的电脑、微电子设备的工作电路具有同一"电位"参考点,将所有设备的"零"电位点接于同一接地装置,它可以稳定电路的电位,防止外来的干扰,这称为直流工作接地。

保护接地:利用大地建立统一的参考电位或起屏蔽作用,以使电路工作稳定、质量良好,特别是保证设备和工作人员的安全。

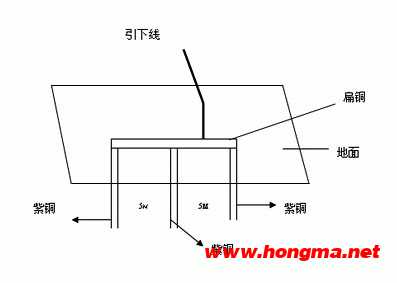

接地施工方案

在所选位置向下挖1.6m深的坑

坑内打入2.2m长,下端尖形的紫铜接地极

相邻接地体(一根)间距5m,建筑物间距1.5m

相邻接地体间连接入扁铜40×4mm连接

打入接地体时到2.0m时止

用40×4mm扁铜与接地体焊接与母线连接入机房

等电位连接

在机房防静电地板下,沿着地面上布置40*3紫铜排,形成闭合环接地汇流母排。将配电箱金属外壳、电源地、避雷器地、机柜外壳、金属屏蔽线槽、门窗等穿过各防雷区交界的金属部件和系统(设备的外壳),以及对防静电地板下的隔离架进行多点等电位接地就进至汇流排。并采用等电位连接线4-10mm2铜芯线螺栓紧固的线夹作为连接材料。同时在机房找出建筑物主钢筋,经测试确与避雷带连接良好,用f14镀锌圆钢通过铜铁转换接头将接地汇流母排与之连接起来。

材料     紫铜接地极扁铜     辅助接地极盐与木炭粉母线

规格     600×50mm     40×4mm   Φ20或Φ50 适量     25mm2×100m

消防报警

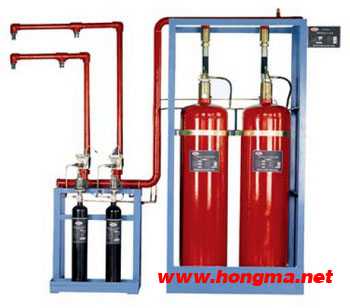

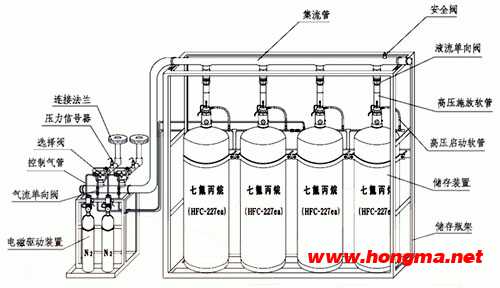

FM-200是一种洁净、安全的灭火药剂,它保留了哈龙1301极佳的抑制火情的特性,同时又对环境不造成任何破坏。它通过70%的物理吸热(气化及共价键断裂)降   温作用,再加上30%的化学作用(阻断燃烧链式反应)。其它替代品,如二氧化碳和其他惰性气体灭火系统,通过产生窒息效果来达到灭火目的。


使用FM-200灭火有以下优点:

FM-200设计浓度接近于哈龙:7%(哈龙1301为5%)    FM-200喷射时间和哈龙1301相同:不大于10秒

FM-200对人无害,人员可获得最大的安全    药剂释放量小,可使防护区的耐压要求降到最小

设备配置、储瓶间面积及储存压力最接近哈龙1301,存储压力低,更加安全可靠    灭火速度快,同探测报警系统共同使用,能迅速启动FM-200灭火系统,使其发挥最大功效

对环境友好,ODP值为0,大气存留期短,全球热效应值小

因FM-200设计浓度及存储压力与哈龙1301相近,故而,其设备配置、储瓶间占地面积也接近哈龙1301。对于以降低氧气浓度作为灭火机理的其它哈龙替代品,因它们的灭火浓度一般在40%-60%,它们的设备用量及储瓶间面积均为FM-200的2倍以上。且其一般均为气态储存。因此,存储压力大,在存储及施工过程中的危险系数更高。

FM-200存储压力25Kg/cm2 (9300系统) 存储温度为0C~54C。

高压二氧化碳存储压力150Kg/cm2,存储温度为0C~49C。

低压二氧化碳存储压力22Kg/cm2,存储温度为-18C~20C,并需要不间断电源供给。烟烙尽存储压力150Kg/cm2,存储温度为0C~55C。


FM-200要比哈龙更安全,美国环境保护协会(EPA)允许使用的浓度已达到9%,这一点已被近期出版的HAG报告所证实。作为新型灭火剂,FM-200是第一个美国保险商实验所(UL)检测认可;美国制造商保险协会(FMRC)检测通过;符合美国国家防火协会NFPA2001标准;被美国计划所(SNAP)“重要新替代品政策委员会”批准允许用于有人值守区域,而且无使用限制的产品。对于二氧化碳系统,一般不允许在有人的场所使用。对于惰性气体灭火系统,因其灭火机理是降低氧气浓度,而人在缺氧的环境中,是无法生存的。虽然,惰性气体中混合的二氧化碳可以促使呼吸加速,但是,在火灾现场,呼吸加速则意味着将同时吸进更多的燃烧后有害物质。

FM-200对大气中臭氧层无破坏作用(即ODP=0),具有非导电性、清洁性、灭火后不留任何残渣,不会对电气设备、磁带、资料等造成损坏,并提供有效保护的特性。FM-200不含有固体粉尘、油渍;以液态方式储存;以气体形式释放。喷放后可自然排出或由通风系统迅速排出,现场无残留物,不会受到污染,善后处理方便。没有二氧化碳由干冰到气态大量吸热,而对PC板产生的骤冷作用。

FM-200可在高温中分解形成氢氟酸(HF),在最大危险暴露水平达到之前,燃烧时生成的刺鼻辛辣的气味将极易被人察觉。火灾毒性研究结果表明火灾本身燃烧会产生分解物,特别是一氧化碳、烟、热和氧气的消耗,   对人员的危害更大。如果FM-200设计浓度足够、喷气及时,酸性气体(HF)可减少到最小浓度,对PC板基本无影响。

FM-200防护区的围护构件内外压力差不小于1.2Kpa,因其设计浓度小,灭火药剂气量小,故对防护区围护构件产生的压力增值小。因此如防护区的门窗有缝时,可不另设泄压口。

对二氧化碳和惰性气体系统的设计浓度高,灭火气量大,因此对防护区的围护构件的承压要求较高,且必须严格计算泄压口面积。

FM-200在热性与化学上是稳定的,在大气层中没有任何潜在的破坏性,其在大气中的寿命为31到42年。美国环境保护署(USEPA)认为FM-200在释放后不是一种长期置留物质,因此可以无限制使用。FM-200在3000多种候选替代品中仍然是性能最优的产品。

FM-200系统的安装:FM-200系统为25Kg/cm2 系统管路承压要求较二氧化碳和惰性气体低,压力强度试验到40Kg/cm2  左右,易于施工,喷射时振动较小,较安全。二氧化碳和惰性气体系统一般为高压系统,压力强度试验到150-200Kg/cm2,喷射时振动大,对支、吊架要求高,施工难度大。FM-200维护方便:看压力表(日常维护),检查液位计(周期维护)。而二氧化碳及惰性气体系统需通过称重检查钢瓶内药剂情况。
