深圳监控安装工程光纤的选择和敷设方式

发布: 来源: 日期:2019年10月17日 阅读:0

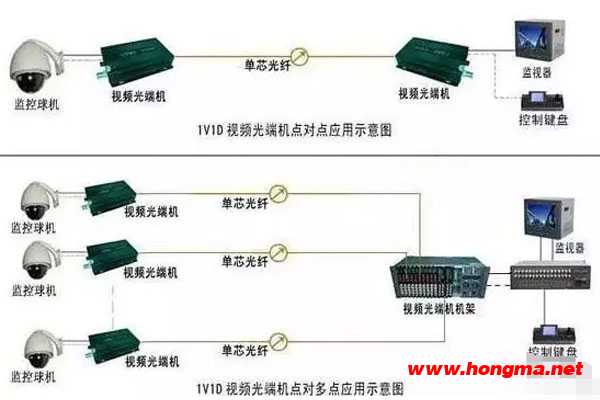

在深圳的高清监控摄像系统应用安装中,光纤是所有连接方式中能提供最好的带宽性能的一种方式。使用光纤传输系统时,系统的图像质量只受限于摄像机、环境和监视器这三个因素,而光纤传输系统可以将图像画面传送到非常远的地方都不会使信号发生任何形式的畸变,更不会减损图像画面的清晰度或细节。可以说光纤传输系统是整个监控系统的生命线。


一、光纤的类型

光纤凭据应用场所的不同,分为室内光纤,室外光纤,分支光纤,配线光纤。

按敷设体例分:自承重排挤光纤、管道光纤、铠装地埋光纤和海底光纤。

按光纤布局分:束管式光纤、层绞式光纤、骨架式光纤、紧抱式光纤、带式光纤,非金属光纤和可分支光纤。

按用途分:远程通讯用光纤,短途室外光纤,混合光纤和建筑物内用光纤;

光纤凭据传输体例可分为单模和多模,监控普通应用单模光纤。

单模光纤:只传输一种模式光灯号的光纤,通例有G.652,G.653,G.654,G.655等传输品级分类,单模光纤传输百兆灯号间隔可达几十公里。单模光纤,只传输主模,也即是说光线只沿光纤的内芯进行传输,因为彻底避免了模式射散使得单模光纤的传输频带很宽,于是适合于大容量,长间隔的光纤通讯,单模光纤应用的光波长1310nm或1550nm。

多模光纤:能传输多种模式光灯号的光纤,为G.651品级,凭据光模式分为OM1,OM2,OM3,多模光纤传输百兆灯号最远传输间隔2公里。多模光纤,在一定的事情波长下,有多个模式在光纤中传输,这种光纤称之为多模光纤,因为色散或像差,因此这种光纤传输性能较差频带对照窄,传输容量对照小,间隔也对照短。


二、光纤敷设体例和要求:

通例室外光纤都是以松套管作为纤芯的容器, 为最多见光纤纤芯敷设体例;室内光纤多见为紧套式敷设;大芯数光纤的纤芯也有以带状体例进行组合敷设光纤纤芯。

光纤的敷设要求:光纤的弯曲半径应起码为光纤外径的15倍,在施工过程中应起码于为20 倍;布放光纤时,光纤盘转动应与布放速率同步,光纤索引的速率普通每分钟15米;布放光纤时,光纤出盘处要保持松懈的弧度,并保存缓冲的余量,又不宜过量,避免光纤出现背扣;光纤在两头预留长度为5-10米;敷设光纤时应做好标签,并填好放线记录;所有光纤不应外露。

三、光芯的选定

纤芯数目是每条光纤中所含的玻璃纤维的数目。下面小编给朋友们先容一些确定光纤芯数的要领。

开始清楚晓得该层布线点的数目,算出互换机的台数,互换机之间连接是堆叠照旧不堆叠。要是堆叠,焦点互换机为双机热备冗余的话,6芯就够用了(2台焦点各用2芯,2芯冗余)。要是不堆叠一台互换秘密4芯,互换机数目乘以4加上4芯的冗余,就可以了。(注:冗余:只要比用的多,多出的就叫冗余主备:一个用的,另外一个彻底同样的做备用;热备份:同时都在事情状况中;冷备份:备份建筑处于待机状况。)

经验做法:每个楼层配线间(水平配线机柜),设一根光纤,普通为六芯:两芯应用、两芯备用、两芯冗余;也有应用八芯光纤的。规范的最小配置每48个点2芯。固然48个点可选4芯,因为2芯为光纤的最小单位,多留2芯做为备分对照恰当。

以上是光纤芯数确凿定要领先容,朋友们可以打听一下。备份可因人而宜选,所以出来的光纤芯数差别较多,按规范选只是保证一个最小选型再加一个备份芯数就可以了。

四、留意点

光纤的选用除了凭据光纤芯数和光纤品种,还要凭据光纤的应用来选定光纤的外护套,在选用时要留意以下几点:

户外用光纤直埋时,宜选铠装光纤,排挤时,可选用两根或多根加强筋的黑色塑料外护套的光纤。

建筑物内用的光纤在选用时应该留意其阻燃,毒和烟的特性,普通在管道中和强迫通风处,可选用阻燃和有烟的范例,暴露的环境中应选用阻燃、无烟和无毒的范例。

楼内垂直布线时,可选用层绞式光纤;水平布线式,可选用分支光纤。

传输间隔在2km之内的可选用多模光纤;超过2km可选用中继或单模光纤。

以上是单从运用方面考虑的几个题目,实施时候还需要天真掌握。其实,布线环境复杂多样,种种题目都可能随时出现,这就需要我们在规划和施工时严格根据布线标准实施,遇到题目,天真阐发,就会圆满办理。
